Ecran, verre & coque de protection

Vous êtes le fier propriétaire d'un GPS Garmin, mais malheureusement, son écran est fissuré ou la coque de protection a besoin d’un petit coup de neuf ? Ne vous inquiétez pas ! Dans cet article complet sur la répartition GPS Garmin, nous allons vous guider à travers les étapes essentielles pour restaurer votre appareil à son état optimal. Qu'il s'agisse de remplacer un écran brisé, de changer le verre rayé ou de réparer une coque endommagée, vous trouverez ici toutes les informations nécessaires. Grâce à nos conseils pratiques et à nos astuces, même les réparations les plus techniques deviendront accessibles. Préparez-vous à redonner vie à votre GPS et à repartir à l'aventure sans tracas. Équiper votre GPS Garmin d'une protection adéquate n'a jamais été aussi simple ! Suivez-nous pour découvrir comment effectuer ces réparations avec confiance ou envoyez nous GPS et nous vous le réparons rapidement chez Armurerie NéA.

Les types de dommages courants sur les GPS Garmin

Les GPS Garmin (qu'il s'agisse de montres, de compteurs vélo Edge ou de navigateurs auto/moto) sont conçus pour être robustes, mais leur exposition constante aux éléments et aux chocs rend certains dommages physiques particulièrement fréquents.

Voici les types de dommages courants classés par composant :

1. Dommages Liés à l'Écran et au Verre

L'écran et le verre de protection (la lentille) sont les parties les plus vulnérables car elles sont exposées et souvent en contact avec des objets ou des surfaces dures.

Note : Garmin utilise différents types de verre (acrylique, verre renforcé chimiquement, Power Glass, Saphir). Même le Saphir, bien que très résistant aux rayures, n'est pas incassable en cas de choc violent.

2. Dommages Liés à la Coque de Protection (Boîtier)

La coque (ou boîtier) maintient les composants internes et assure l'étanchéité de l'appareil.

3. Autres Problèmes Fréquents (Souvent Conséquences des Dommages Physiques)

• Infiltration d'eau/Humidité : La fissure du verre ou du boîtier, ou le décollement de la colle (voir point 1), annule l'étanchéité. L'eau ou l'humidité s'infiltre, provoquant des courts-circuits, des pannes d'affichage ou des problèmes de batterie.

• Problème de Batterie : La batterie peut se dessouder, se déloger ou être endommagée lors d'un choc interne. Cela se manifeste par une autonomie très faible ou l'appareil qui s'éteint sans raison.

• Problème GPS Logiciel/Matériel : Après un choc, l'antenne GPS interne peut être délogée ou la puce de localisation endommagée, entraînant des problèmes pour "accrocher" les satellites.

Conclusion : Pour la majorité des utilisateurs, la meilleure protection contre ces dommages reste l'utilisation systématique de films de protection en verre trempé et de coques en silicone qui absorbent les chocs latéraux et protègent les coins.

Outils nécessaires pour la réparation

La réparation d'un GPS Garmin, en particulier le remplacement de l'écran ou du boîtier, nécessite une trousse d'outils de précision spécifique. Voici les outils essentiels pour la majorité des modèles (montres Forerunner/Fenix, compteurs Edge, GPS portables) :

1. Outils pour le Démontage et l'Ouverture

Étant donné la petite taille et la conception étanche des appareils Garmin, le démontage est l'étape la plus délicate.

2. Outils pour la Réparation et le Remontage

Ces outils sont cruciaux pour assurer la bonne fixation et, surtout, l'étanchéité de l'appareil.

3. Autres Éléments Utiles

• Tapis de travail antistatique : Pour protéger les composants électroniques de toute décharge électrostatique.

• Boîte ou organisateur à compartiments : Pour classer les vis et les petites pièces retirées. CONSEIL : Prenez des photos de chaque étape du démontage pour savoir où va chaque vis (très important !).

Attention :

L'outil le plus important est la prudence. Les composants Garmin sont minuscules et fragiles. Toute erreur (forcer l'ouverture, tirer sur une nappe, utiliser un outil métallique sur la carte mère) peut rendre le GPS définitivement inutilisable.

Étapes pour remplacer l'écran d'un GPS Garmin

Le remplacement de l'écran d'un GPS Garmin est une opération délicate qui doit être effectuée avec soin pour ne pas endommager les composants internes et compromettre l'étanchéité de l'appareil. Les étapes peuvent varier légèrement selon le modèle (montre, Edge, Nuvi), mais le processus de base reste le même.

Avertissement : Ouvrir votre appareil Garmin annule généralement la garantie du fabricant.

Les Étapes Clés pour Remplacer l'Écran d'un GPS Garmin

Étape 1 : Préparation et Sécurité

1. Éteindre l'appareil : Assurez-vous que le GPS est complètement éteint.

2. Sécurité : Si le verre est fissuré, recouvrez l'écran de ruban adhésif transparent pour éviter que des éclats ne se dispersent pendant le retrait. Portez des gants et des lunettes de protection.

3. Matériel et Outils : Rassemblez tous les outils nécessaires (tournevis Torx ou Phillips de précision, spatules en plastique, pistolet à air chaud, nouvelle pièce de rechange, adhésif d'étanchéité, alcool isopropylique).

Étape 2 : Ouverture du Boîtier ou Retrait de l'Écran

L'approche dépend du modèle (vis externes ou écran collé).

A. Si l'appareil a des vis externes (ex. : certaines montres Fenix, certains modèles Edge) :

• Utilisez le tournevis de précision approprié (T5 ou T6 Torx, ou #00 Phillips) pour retirer toutes les vis visibles.

• Notez l'emplacement de chaque vis, car elles peuvent être de tailles différentes.

• Séparez délicatement la coque arrière de la coque avant, en faisant attention aux éventuelles nappes qui les relient (batterie, capteur de fréquence cardiaque, etc.).

B. Si l'écran est uniquement collé (cas fréquent pour les compteurs Edge et les montres récentes) :

• Chauffage : Utilisez un pistolet à air chaud ou un sèche-cheveux (réglage bas) pour chauffer doucement le bord de l'écran pendant 30 à 60 secondes. L'objectif est de ramollir l'adhésif sans endommager l'écran LCD ou la batterie.

• Séparation : Insérez une spatule ou un médiator en plastique fin dans l'interstice entre l'écran et le boîtier, et faites glisser doucement pour décoller le verre.

• Soutien : Ouvrez l'écran avec précaution comme un livre, en ne le séparant pas complètement du boîtier dans un premier temps.

Étape 3 : Déconnexion de l'Écran Défectueux

1. Localiser les Nappes : L'écran est relié à la carte mère par une ou plusieurs fines nappes de connexion (câbles plats et souples).

2. Déverrouiller le Connecteur : La nappe est généralement maintenue par un petit loquet ou un clapet sur la carte mère. À l'aide d'une pince à épiler fine ou d'un outil en plastique, soulevez délicatement ce loquet (il ne faut jamais forcer la nappe, mais déverrouiller le connecteur).

3. Retirer la Nappe : Une fois le loquet levé, retirez la nappe délicatement. L'écran défectueux est maintenant libre.

Étape 4 : Nettoyage du Cadre

1. Retirer les Résidus : Grattez soigneusement tous les résidus de l'ancien adhésif ou de colle restant sur le cadre du boîtier à l'aide d'une spatule en plastique.

2. Nettoyage final : Imbibez un chiffon non pelucheux d'alcool isopropylique (IPA) et nettoyez le périmètre du boîtier pour le dégraisser et assurer une surface parfaitement propre pour le nouvel adhésif.

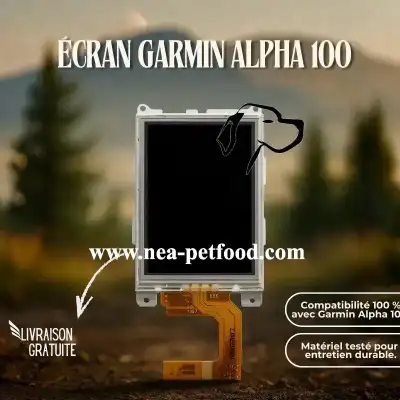

Étape 5 : Installation du Nouvel Écran

1. Connexion : Branchez la nappe du nouvel écran sur le connecteur de la carte mère, puis verrouillez le loquet.

2. Test : Avant de sceller l'écran, rebranchez la batterie (si déconnectée) et allumez l'appareil pour vérifier que le nouvel écran s'affiche correctement et que la fonction tactile (si présente) fonctionne. Éteignez ensuite l'appareil.

3. Application de l'Adhésif : Appliquez l'adhésif d'étanchéité (colle B7000 ou ruban adhésif double face) sur le périmètre intérieur du boîtier, là où l'écran sera fixé. Assurez-vous de ne pas obstruer les capteurs ni l'affichage.

4. Fixation : Placez le nouvel écran dans le boîtier et appuyez fermement et uniformément sur tout le périmètre.

5. Séchage : Utilisez des mini-serre-joints ou des élastiques de forte résistance pour maintenir l'écran sous pression pendant le temps de séchage recommandé par le fabricant de l'adhésif (souvent plusieurs heures).

Étape 6 : Remontage Final

• Si vous avez retiré la coque arrière, repositionnez-la et revissez toutes les vis.

• Laissez le GPS sécher complètement avant de l'utiliser ou de l'exposer à l'eau pour garantir la meilleure étanchéité possible.

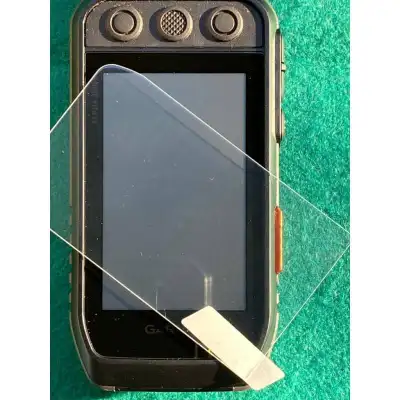

Comment changer le verre de protection ?

La procédure pour remplacer le verre de protection (ou la vitre) sur un GPS Garmin est presque toujours la même que pour le remplacement de l'écran entier, car la vitre et l'écran LCD sont souvent scellés ensemble.

Pour la majorité des modèles Garmin (montres, compteurs Edge, GPS automobiles) :

• Le verre (ou la vitre) et l'écran tactile/LCD sont une seule pièce (appelée "bloc écran" ou "assembly"). Le verre ne peut pas être retiré sans endommager l'écran LCD situé juste en dessous.

Si vous avez une pièce de rechange qui est uniquement le verre de protection (sans l'écran LCD), cela signifie que vous devez séparer le verre cassé de l'écran LCD qui est toujours fonctionnel, ce qui est l'étape la plus difficile et risquée.

Voici la procédure spécifique pour changer uniquement le verre, en partant du principe que l'écran LCD en dessous est intact :

A. Phase de Démontage et Séparation

1. Désassemblage : Suivez les étapes de démontage de la section précédente (Étape 1 et 2) pour ouvrir le boîtier de votre GPS et avoir accès à l'arrière de l'écran.

   • Si l'appareil a des vis : retirez la coque arrière et débranchez la batterie.

   • Si l'écran est collé : retirez complètement le bloc écran cassé du boîtier en débranchant sa nappe de connexion.

2. Chauffage Extrême : C'est l'étape la plus délicate. Le verre est fixé à l'écran LCD par un adhésif très puissant (OCA - Optically Clear Adhesive).

   • Utilisez un pistolet à air chaud ou une plaque chauffante pour chauffer uniformément la surface du verre brisé. La température doit être élevée (souvent autour de 80-100°C pour ramollir l'adhésif).

   • Risque : Une chaleur excessive ou inégale peut endommager définitivement l'écran LCD.

3. Séparation du Verre :

   • Utilisez un outil extrêmement fin, comme un fil de molybdène (un outil spécialisé dans la réparation d'écrans) ou un outil en plastique très fin, pour passer entre la vitre et l'écran LCD.

   • Coupez lentement et délicatement l'adhésif tout autour, sans exercer de pression sur l'écran LCD, car cela pourrait provoquer des "taches" ou des pixels morts.

   • Une fois l'adhésif coupé, retirez le verre brisé.

B. Phase de Nettoyage et d'Installation

1. Nettoyage de l'Écran LCD :

   • Retirez tous les résidus d'adhésif (OCA) restants sur l'écran LCD fonctionnel. C'est crucial pour la clarté.

   • Utilisez de l'alcool isopropylique (IPA) et un chiffon microfibre pour nettoyer la surface de l'écran LCD. Il ne doit rester aucune poussière, trace de doigt ou résidu.

2. Application du Nouvel Adhésif (OCA ou UV) :

   • Si vous utilisez un adhésif OCA (film) : Alignez et appliquez très précisément le nouveau film sur la surface de l'écran LCD nettoyé.

   • Si vous utilisez de la colle UV (liquide) : Appliquez la colle au centre de l'écran LCD.

3. Pose du Nouveau Verre :

   • Alignez le nouveau verre de protection avec une précision absolue, puis posez-le délicatement.

   • Si vous avez utilisé la colle UV, vous devrez utiliser une lampe UV pour la polymériser et la durcir.

C. Remontage Final

1. Remontage : Réinstallez le bloc écran (maintenant avec le nouveau verre) dans le boîtier du GPS.

2. Étanchéité : Appliquez l'adhésif d'étanchéité approprié (colle B7000 ou ruban double face) sur le périmètre du boîtier avant de presser le bloc écran pour le fixer définitivement.

3. Séchage : Laissez sécher sous pression (avec des pinces ou des élastiques) pendant plusieurs heures pour garantir l'étanchéité.

Recommandation Forte :

Sauf si vous disposez d'un équipement de réparation d'écran spécialisé (séparateur, videur de bulles, presse pour OCA), il est fortement recommandé de remplacer l'intégralité du bloc écran (verre + LCD), même si seule la vitre est cassée. Cela réduit considérablement le risque d'endommager l'appareil et assure une meilleure qualité de réparation.

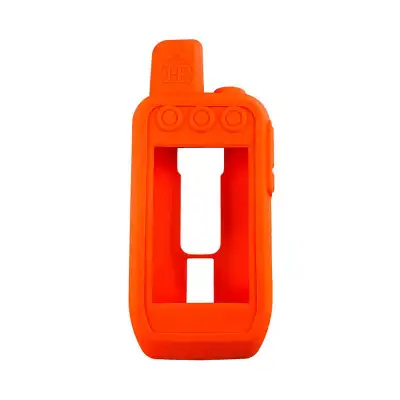

Réparation de la coque de protection : quand et comment ?

La réparation de la coque de protection d'un GPS Garmin est généralement nécessaire lorsque l'intégrité structurelle ou l'étanchéité de l'appareil est compromise.

Voici quand et comment intervenir, en se concentrant sur les deux types de dommages les plus courants : la fêlure/cassure simple et la rupture du système de fixation.

1. Réparation d'une Fêlure ou d'un Trou dans la Coque

Ceci est crucial pour maintenir l'étanchéité et protéger l'électronique interne.

Quand réparer ?

• Dès qu'il y a une fêlure traversante, un trou, ou une cassure nette sur le boîtier (avant ou arrière).

• Si la coque est endommagée au point de laisser passer l'humidité ou la poussière.

Comment réparer ? (Méthode de collage/soudure à froid)

Le boîtier des GPS Garmin est généralement en plastique ABS ou un matériau composite similaire. La meilleure méthode consiste à utiliser une colle ou un liant structurel.

Matériel nécessaire :

• Colle époxy bi-composant (structurelle et étanche) ou colle méthacrylate (pour ABS).

• Optionnel : Colle silicone pour refaire le joint d'étanchéité du périmètre.

• Alcool isopropylique (IPA) pour le nettoyage.

• Petit outil de précision (spatule, cure-dent).

Étapes :

1. Démontage : Ouvrez l'appareil (voir les étapes précédentes) et retirez la coque ou la partie à réparer pour travailler sur l'intérieur et l'extérieur. Retirez l'électronique (carte mère, batterie) pour éviter de la contaminer.

2. Préparation : Nettoyez soigneusement la zone endommagée avec de l'alcool isopropylique (IPA) pour retirer toute trace de graisse, de saleté ou de résidus de plastique. Si la cassure est nette, poncez légèrement les bords pour une meilleure adhérence.

3. Application interne : Appliquez l'époxy ou la colle structurelle à l'intérieur de la coque, sur toute la longueur de la fissure ou de la zone cassée. Laissez la colle s'infiltrer dans la fissure. Si la pièce est cassée, maintenez les deux bords fermement ensemble pendant l'application et le début du séchage.

4. Renfort (Optionnel) : Pour une résistance maximale, vous pouvez insérer un petit morceau de treillis métallique fin (type moustiquaire inox) ou une fine bande de plastique/fibre sur la colle, avant qu'elle ne sèche, pour servir de renfort structurel.

5. Séchage : Laissez sécher la colle pendant le temps recommandé (souvent 24 heures pour l'époxy).

6. Remontage : Une fois la réparation structurelle sèche et solide, remontez l'appareil. Assurez-vous que le joint d'étanchéité entre les deux moitiés du boîtier est intact. Si vous l'avez retiré ou s'il est endommagé, appliquez une fine couche de colle silicone (RTV) ou de colle B7000 sur le périmètre intérieur avant de refermer la coque.

2. Réparation d'une Rupture du Système de Fixation (Exemple : "Dog Ears" sur Garmin Edge)

La zone de fixation (le verrouillage à quart de tour) à l'arrière des GPS de vélo (Edge) est un point de faiblesse courant.

Quand réparer ?

• Lorsque les "ailes" ou les pattes de fixation à l'arrière sont cassées ou fissurées, empêchant le GPS de se fixer solidement au support.

Comment réparer ? (Kits de remplacement ou Pièce de rechange)

La meilleure solution est souvent un kit de réparation spécialisé qui permet de coller un nouveau support de fixation directement sur la coque arrière existante.

1. Utiliser un Kit de Réparation Spécialisé (Exemple : Dogears GPS) :

• Ces kits fournissent une nouvelle pièce de fixation en plastique ou en aluminium qui est conçue pour être collée sur la coque arrière endommagée.

• Étapes :

  • Préparation : Retirez l'électronique. Nettoyez et dégraissez la zone de fixation cassée.

  • Meulage : Limez ou poncez légèrement la coque arrière et la nouvelle pièce pour garantir une surface d'adhérence optimale.

  • Collage : Appliquez une colle époxy bi-composant résistante sur la coque et la nouvelle pièce.

  • Fixation : Positionnez la nouvelle pièce (le Dogears) et fixez-la sous pression (avec des vis de serrage temporaires ou des pinces) pendant le temps de séchage.

2. Remplacer la Coque Arrière (si disponible) :

• Pour de nombreux modèles Edge, il est possible d'acheter une coque arrière de remplacement complète (souvent avec un nouveau joint d'étanchéité et parfois la batterie) sur des sites de pièces détachées ou des plateformes en ligne.

• Cette méthode est souvent la plus propre et la plus rapide si la pièce est disponible.

Conseil : Si l'appareil est sous garantie et que les dommages ne sont pas le résultat d'un choc (ex. : défaut de fabrication), contactez le Support Garmin pour une réparation ou un échange standard. Les dommages cosmétiques ou accidentels sont souvent hors garantie, mais Garmin propose des services de réparation payants ou d'échange standard.
